Changeurs d'outils manuels pour robot| Charge moyenne |SWA100

Compacité extrême pour une flexibilité sans compromis avec les changeurs SWA

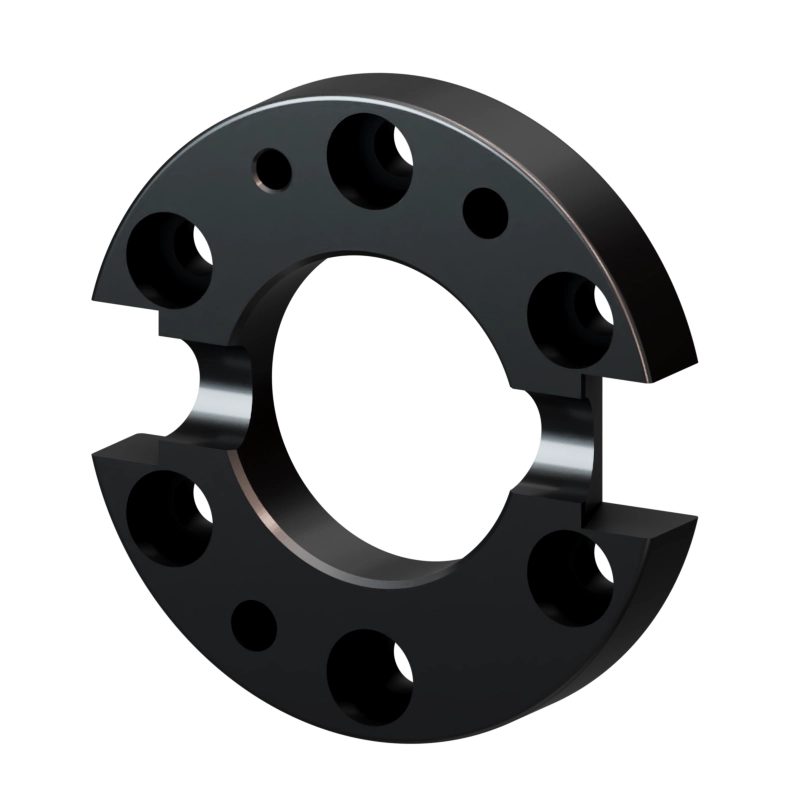

Le changeur SWA a un profil très plat pour les applications où la compacité est importante. La vis transversale serre l'assemblage supérieur et inférieur du SWA avec deux brides de verrouillage cunéiformes pour une fixation sans jeu.


Notre gamme de changeurs d'outils manuels vise à résoudre les problèmes de changement rapide d'équipement pour de nombreuses applications. Ces changeurs d'outils peuvent être considérés comme des connecteurs mécaniques rapides, répétables et fiables qui peuvent servir à de nombreuses fins : changement d'outil de robot, changement d'utilitaire de machine spéciale ou même rendre un support d'outil mobile. L'installation de ce type de dispositif de connexion rapide rend votre équipement polyvalent et évolutif, et facilite les opérations de maintenance tout en réduisant les temps d'arrêt.

Avantages

  • Résiste à des charges élevées malgré son faible poids
  • Peut être déverrouillé et fermé avec une seule poignée
  • Peut effectuer jusqu'à 5 000 cycles de changement
  • Interface selon la norme DIN EN ISO 9409-1

Bénéfices

  • Ne demande pas de renforcer la structure mécanique de votre équipement pour être intégré.
  • Économies de coûts grâce à une réduction des temps d'arrêt de maintenance.
  • Amélioration de la polyvalence et de la capacité d'évolution de l'équipement ce qui peut amener des gaisn de productivités.
  • Solutions universellement adaptables pour répondre à vos besoins spécifiques.
  • Evite le recours à la conception d'interfaces de montage spécifiques

SWA100SWA100-N
Recommended load22kg25kg
Basic material Al, Anod. Steel, nitrated
Repeat accuracy0,02 mm
External diameter x Height 100 x 30 mm
Pitch circle diameter 80 mm
Tension Fz1500 N1700 N
Compression -Fz219 kN439 kN
Torsion Mz200 Nm220 Nm
Bending Mx160 Nm185 Nm
Bending My110Nm125Nm
Locking stroke VH 0 - 10 mm
Mass upper0.55kg1.10kg
Mass lower0.20kg0.60kg
Locking Stroke VM24 N

Conditions de fonctionnement

Operating temperature range-30 to +120 °C
Pression de fonctionnement6 bar ±1

Remarque:Les données techniques fournies sont les limites supérieures recommandées en condition statique. Pour obtenir le dimensionnement correct du produit, il faut tenir compte de toutes les forces dynamiques applicables, y compris l'inertie du manipulateur, la configuration de l'outillage et les forces externes appliquées.
