Changeurs d'outils manuels pour robot| Charge moyenne |SWS125

La gamme SWS permet un changement d'outil précis avec une sécurité maximale

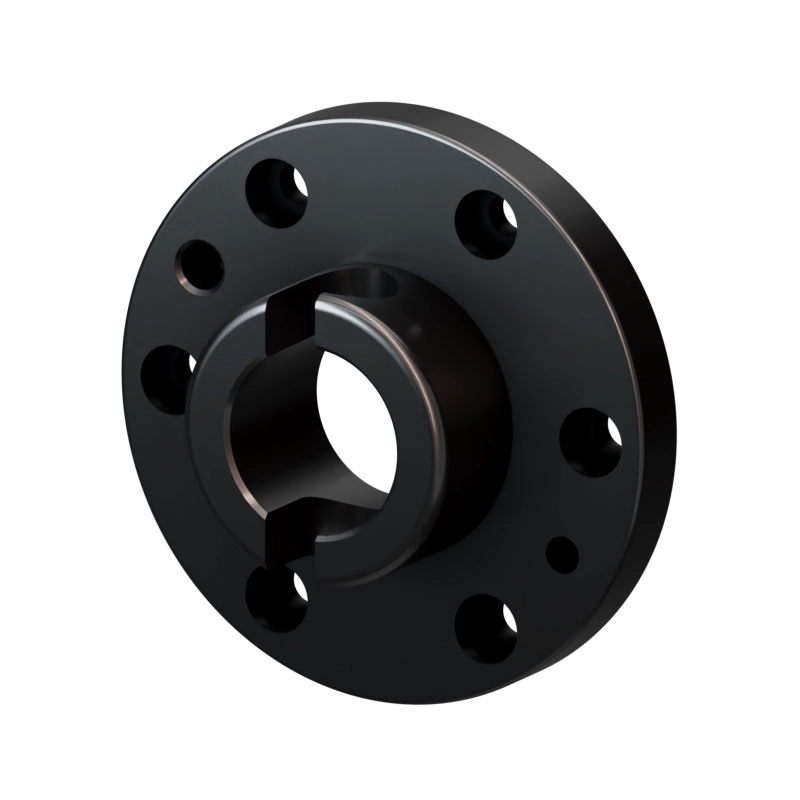

Le changeur SWS est notre modèle le plus robuste destiné aux applications à fortes charges. L'arbre semi-cylindrique relie précisément l'assemblage supérieur et inférieur sans jeu. Un disque de centrage peut être installé sur l'assemblage supérieur (côté robot) et l'assemblage inférieur (côté outil) du robot et garantit que les outils sont correctement alignés avec le bras du robot.


Notre gamme de changeurs d'outils manuels vise à résoudre les problèmes de changement rapide d'équipement pour de nombreuses applications. Ces changeurs d'outils peuvent être considérés comme des connecteurs mécaniques rapides, répétables et fiables qui peuvent servir à de nombreuses fins : changement d'outil de robot, changement d'utilitaire de machine spéciale ou même rendre un support d'outil mobile. L'installation de ce type de dispositif de connexion rapide rend votre équipement polyvalent et évolutif, et facilite les opérations de maintenance tout en réduisant les temps d'arrêt.

Avantages

  • Résiste à des charges élevées malgré son faible poids
  • Peut être déverrouillé et fermé avec une seule poignée
  • Peut effectuer jusqu'à 5 000 cycles de changement
  • Interface selon la norme DIN EN ISO 9409-1

Bénéfices

  • Ne demande pas de renforcer la structure mécanique de votre équipement pour être intégré.
  • Économies de coûts grâce à une réduction des temps d'arrêt de maintenance.
  • Amélioration de la polyvalence et de la capacité d'évolution de l'équipement ce qui peut amener des gaisn de productivités.
  • Solutions universellement adaptables pour répondre à vos besoins spécifiques.
  • Evite le recours à la conception d'interfaces de montage spécifiques

SWS125SWS125-N
Recommended load50kg 55kg
Basic material Acier Acier, Nitrifié
Repeat accuracy0,02 mm
External diameter x Height 125 x 50 mm
Pitch circle diameter 100 mm
Tension Fz4500 N5200 N
Compression -Fz565 kN754 kN
Torsion Mz180 Nm210 Nm
Bending Mx220 Nm250 Nm
Bending My220Nm250Nm
Locking stroke VH 0 - 8 mm
Mass upper2.80kg
Mass lower1.60kg
Locking Stroke VM3 - 20 N

Conditions de fonctionnement

Operating temperature range-30 to +120 °C
Pression de fonctionnement6 bar ±1

Remarque:Les données techniques fournies sont les limites supérieures recommandées en condition statique. Pour obtenir le dimensionnement correct du produit, il faut tenir compte de toutes les forces dynamiques applicables, y compris l'inertie du manipulateur, la configuration de l'outillage et les forces externes appliquées.

Pas de fichiers actuellement

Pour plus d'informations

Contactez-nous

Pas de fichiers actuellement

Pour plus d'informations

Contactez-nous

The manual Tool Changers are designed and manufactured by GRIP Gmbh.
Product Engineering Services is the Distributor of GRIP for the territory of Belgium and France
