Changeurs d'outils manuels pour robot| Charge moyenne |SHW100

Repensez votre automatisation avec le connecteur SHW : la solution de changement d'outil manuel la plus intuitive

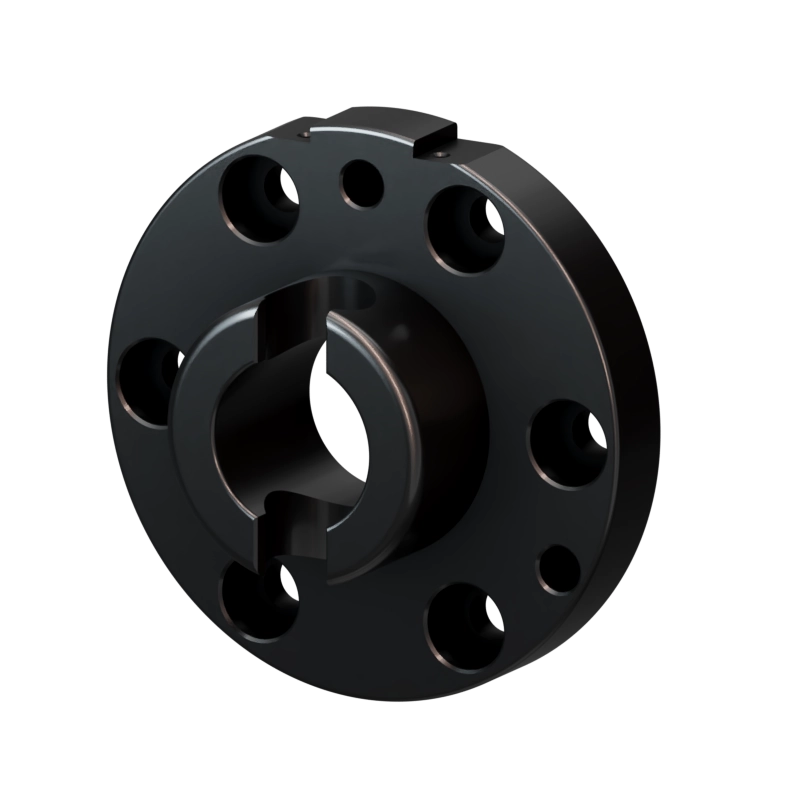

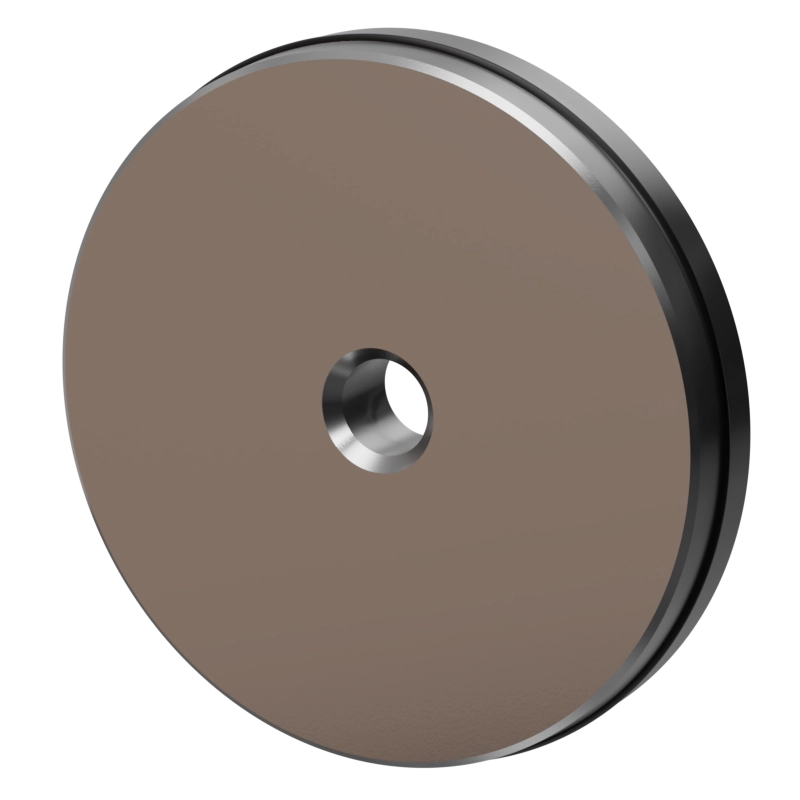

Le changeur SHW est un outil de changement manuel avec un mécanisme de verrouillage optimisé. Le connecteur consiste en un boulon cylindrique qui verrouille ensemble l'assemblage supérieur et inférieur. Un disque de centrage peut être installé sur l'assemblage supérieur (côté robot) et l'assemblage inférieur (côté outil) du robot et garantit que les outils sont correctement alignés avec le bras du robot.


Notre gamme de changeurs d'outils manuels vise à résoudre les problèmes de changement rapide d'équipement pour de nombreuses applications. Ces changeurs d'outils peuvent être considérés comme des connecteurs mécaniques rapides, répétables et fiables qui peuvent servir à de nombreuses fins : changement d'outil de robot, changement d'utilitaire de machine spéciale ou même rendre un support d'outil mobile. L'installation de ce type de dispositif de connexion rapide rend votre équipement polyvalent et évolutif, et facilite les opérations de maintenance tout en réduisant les temps d'arrêt.

Avantages

  • Résiste à des charges élevées malgré son faible poids
  • Peut être déverrouillé et fermé avec une seule poignée
  • Peut effectuer jusqu'à 5 000 cycles de changement
  • Interface selon la norme DIN EN ISO 9409-1

Bénéfices

  • Ne demande pas de renforcer la structure mécanique de votre équipement pour être intégré.
  • Économies de coûts grâce à une réduction des temps d'arrêt de maintenance.
  • Amélioration de la polyvalence et de la capacité d'évolution de l'équipement ce qui peut amener des gaisn de productivités.
  • Solutions universellement adaptables pour répondre à vos besoins spécifiques.
  • Evite le recours à la conception d'interfaces de montage spécifiques

SHW100
Recommended load25 / 34kg
Basic material AL, Anod.
Repeat accuracy0,02 mm
External diameter x Height 100 x 47 mm
Pitch circle diameter 80 mm
Tension Fz1000 N
Compression -Fz219 kN
Torsion Mz140 Nm
Bending Mx130 Nm
Bending My130Nm
Locking stroke VH 0 - 1 mm
Mass upper0.74kg
Mass lower0.35kg
Locking Force VF 6 - 70 mm

Conditions de fonctionnement

Operating temperature range-30 to +120 °C
Pression de fonctionnement6 bar ±1

Remarque:Les données techniques fournies sont les limites supérieures recommandées en condition statique. Pour obtenir le dimensionnement correct du produit, il faut tenir compte de toutes les forces dynamiques applicables, y compris l'inertie du manipulateur, la configuration de l'outillage et les forces externes appliquées.

SHW100.zip (106.94 Ko)

The manual Tool Changers are designed and manufactured by GRIP Gmbh.
Product Engineering Services is the Distributor of GRIP for the territory of Belgium and France
